Identifizierung meines Radios vom Laguna 3 GrandTour GT '08

[thomas1977mg]

Hallo zusammen,

nach langer Abstinenz von Renault, bin ich nun wieder zurück gekommen und bin nun Besitzer eines Renault Laguna III Grandtour GT 178PS von 2008.
Derzeit versuche ich zu ermitteln welches exakte Radio und Navisystem in meinem Fahrzeug sitzt und welche Lösungen es für die Einspeisung von externen Quellen gibt.

Wie das bei den geschlossenen Herstellersystemen so ist, die sind halt nicht besonders erweiterungsfähig. Da hoffe ich auf die Kraft des Forums

Mein Ziel ist es:
1) Einspeisung einer Rückfahrkamera
2) Einspeisung von externen Audio, bzw. evtl. auch Videoquellen auf das werksseitige Display.

Bei meinen wochenlangen Recherchen komme ich einfach nicht zu einer finalen Lösung. Ich habe schon Quellen in Spanien und England angeschrieben.

Ich hoffe Ihr könnt mir helfen. Ein finales Tutorial hierfür wäre super. Bin auch gerne bereit daran mitzuwirken um ein für jeden verständliches Bild zu schaffen.

Vielen Dank im voraus!!!
Tom

[Laguna3]

Hallo

Vielleicht können die helfen!

http://www.carvision.nl/index.php?item= ... 80&lang=EN

MfG Christian

[chnuby]

Carminat III
mit Cabase 6fach CD Wechsler.

[rey]

Hallo Tom,

also ich bin derjenige aus diesem spanischen Forum "http://www.clublaguna2.com/modules.php?name=Forums&file=viewtopic&t=5912&postdays=0&postorder=asc&start=20&sid=e5a3ecefd3fe317a383a9c52d54cc630",
der wohl einer der ersten war, der ein Bildsignal auf dem Carminat 3 hatte und hat.

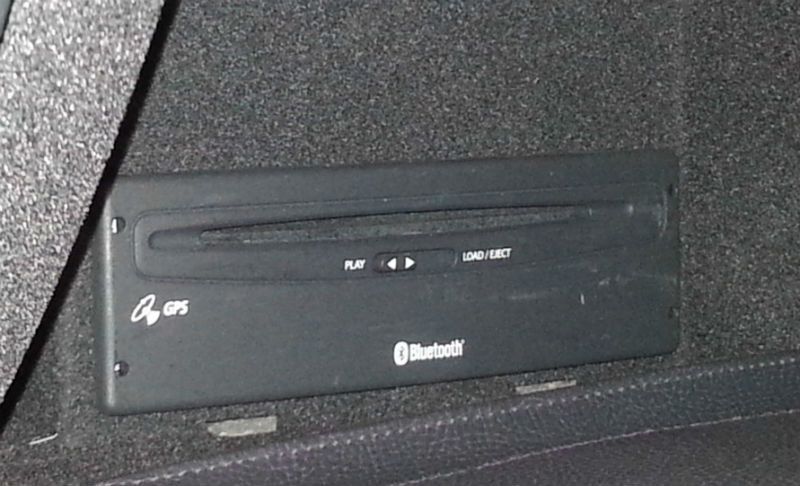

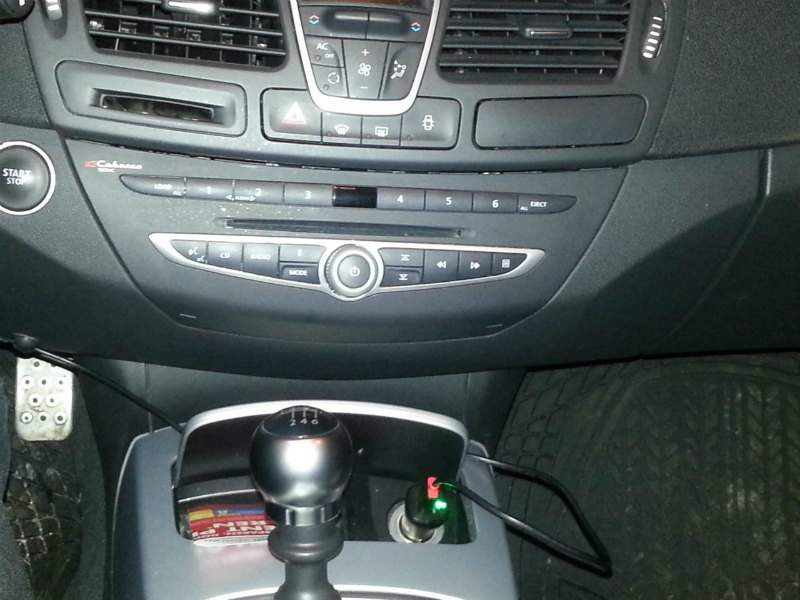

Der Ton ist ja relativ einfach, da das Carminat einen Aux-Eingang hat. Solltest Du diesen nicht im Armauflagefach haben, so musst Du am Radio (nicht das Gerät welches Du in der Mittelkonsole hast, das ist nur der Wechsler, sondern das, welches hinter dem Handschuhfach steckt, also auch nicht das Gerät auf Deinem 2ten Foto, welches der Navirechner ist) am 20 Poligen Stecker (insgesamt hat das Radio 3 Din-Stecker, 2 mal 8 polig und 1 mal 20 polig) die einfach Kabel mit Cinchsteckern anlöten, wobei:
Nummer 4: Line In rechts
Nummer 6: Line In links
Nummer 5: Masse ist

Das Bild kann man mit einem RGB-Videoeinspeiser auf den Bildschirm bekommen. Ich denke dieser hier müßte gehen: http://www.caraudio-store.de/Videoeinsp ... 77c3a.html
Ich habe einen von Maxxline, habe deren Homepage aber nun nicht mehr gefunden. An meinem Einspeiser habe ich 3 Eingänge (1x Rückfahrkamara, 2x Video). Man muß dann am Kabelstrang zum Navi-Monitor den Videoeinspeiser nur zwischenschalten, was bedeutet, daß Du die 3 benötigten RGB Kabel trennen (durchschneiden) und den Einspeiser anlöten musst. Leider kann ich mich nicht mehr genau an die Positionen erinnern, welche 3 Kabel man für die Rot,Grün,Blau-RGB braucht. Ich hatte damals im Netz folgende Belegung gefunden: Pin 8 rot; Pin 10 grün; Pin 12 blau, wobei Sync ist auf dem grünen liegt. Ich glaube aber, daß bei meinem die Belegung etwas anders war und wir suchen mußten.

Gruß aus Spanien!

[MegaLagu]

ich habe gerade die Tage wieder gesehen wie "bescheiden" das Bild von der Rückfahrkamera bei dem aktuellen BMW GT (5er Gran Turismo) ist.
Kann nur sagen: Schönwetterkammera.
Wenn es dunkel und dazu Regen erkennt man NIX + NIX

[chnuby]

Beim Carminat III ist es schwierig so ein Interface zu bekommen. Wenn du auf den 6fach CD Wechsler verzichten kannst wäre es einiges einfacher.

[drumtim85]

Bekommt man damit das Display angesprochen?

[rey]

Beim Carminat III ist es überhaupt nicht schwierig ein Interface zu finden, da man nur einen Videoeinspeiser braucht der ein Videosignal in ein RGB Signal wandelt!
Das von mir angegebene sollte funktionieren, denn ich habe ein sehr ähnliches bei mir instaliert und das ganze funktioniert schon mehr als 3 Jahre!

Und dem CD Wechsler ist es völlig egal, da man lediglich den Monitor anspricht, d.h. der kann gerne drin bleiben, es sei denn man will alles austauschen: Radio, Monitor, etc.

Gruss aus Spanien

[chnuby]

huiii hast du weitere Links dazu? Einbauanleitung?

[drumtim85]

wie sieht das beim Carminat 2 Monitor aus, ist der nicht der selbe wie beim Carminat 3? Wär ja geil wenn das geht, dann würde sich meine Frau (ich natürlich auch) über ne Rückfahrkammera freuen

[rey]

Einbauanleitung habe ich keine, weil ich es bei einem Auto-Hifi-Eibauer habe machen lassen, der hat mir dann auch noch zwei 6" Monitore in die Kopfstüzen, DVD-Player sowie DVB-T eingebaut.
Allerdings hatte ich Ihm die ganze Hardware mitgebracht (Videoeinspeiser von Maxxline, DVD-Player, DVB-T und Monitore von Ampire) sowie einige Daten dieser französischen Webseite: http://www.planeterenault.com/forum/esp ... hlight=dvd carminat
Aus diesen ganzen Infos hat er es dann hinbekommen.

Hier noch ein paar Bilder von meinem Wagen:

http://imageshack.us/photo/my-images/19 ... 09518.jpg/
http://imageshack.us/photo/my-images/19 ... 09519.jpg/
http://imageshack.us/photo/my-images/19 ... 09520.jpg/

Mit freundlichen Grüssen aus Spanien

[thomas1977mg]

Hey Rey,

Dein Beitrag sieht ja wirklich super aus!
Wo hast Du die Sachen denn einbauen lassen. Hast Du die Adresse noch?

Viele Grüße,
Tom

[rey]

Die Adresse habe ich noch, ist allerdings in Bilbao (Spanien) wo ich seit 2001 wohne.
Theoretisch und auch praktisch müsste der Einbau auch von sehr vielen HiFI-Einbauspezies in Deutschland gemacht werden können.
Musst nur mal ein wenig rumfahren und fragen, hier in Nordspanien musste ich auch 5-6 Einbauer abklappern, bis ich einen gefunden habe, der das kann und will.

Gruß aus Spanien

[PRV6]

Der Witz an der Sache ist ja das der DVD Player im Laguna das auch kann,
ist nur ne Softwaresache.
Fragt mich jetzt aber nicht mehr bei wem ich das gesehen hab....
